專業生產液壓氣動,液壓氣缸

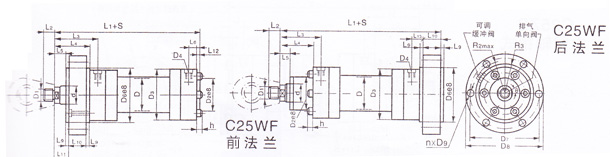

C25、D25系列高壓重型液壓缸

缸徑D			40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
桿徑d			22/28	28/35	35/45	45/55	55/70	70 /90	90 /100	100 /110	110 /125	125 /140	140 /160	160 /180	180 /200	200 /220	220 /250	250 /280
Smin			20	20	20	30	30	30	30	30	30	30	50	80	120	150	180	200
L （緩沖長度）			20	20	25	30	35	50	50	55	65	70	80	90	90	100	110	120
C25TF. C25WF	D1	Ⅰ型	M16 ×1.5	M22 ×1.5	M30 ×2	M36 ×2	M48 ×2	M56 ×2	M72 ×3	M80 ×3	M100 ×3	M110 ×3	M125 ×4	M125 ×4	M140 ×4	M160 ×4	M180 ×4	M200 ×4
		Ⅱ型	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M120 ×3
		Ⅲ型	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×4	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4	M200 ×4
	D2		50	64	75	95	115	135	155	180	200	215	245	280	305	350	400	450
	D3		80	100	120	140	170	205	225	265	290	315	355	400	440	500	550	620
	D4	公制	M18 ×1.5	M22 ×1.5	M27 ×2	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M42 ×2	M50 ×2	M50 ×2	M50 ×2	M50 ×2	M50 ×2	M50 ×2	M60 ×2	M60 ×2
	D4	英制	G3/8″	G1/2″	G3/4″	G3/4″	G1″	G11 /4″	G11 /4″	G11 /4″	G11 /2″	G11 /2″	G11 /2″	G11 /2″	G11 /2″	G11 /2″	G2″	G2″
	D6		90	110	130	145	175	210	230	275	300	320	370	415	450	510	570	640
	D7		108	130	155	170	205	245	265	325	360	375	430	485	520	600	660	740
	D8		130	160	185	200	245	295	315	385	420	445	490	555	590	680	740	830
	D9		9.5	11.5	14	14	18	22	22	26	26	33	33	39	39	45	45	52
	L2	Ⅰ型	22	30	40	50	63	75	85	95	112	112	125	125	140	160	180	200
		Ⅱ型	16	22	28	35	45	58	65	80	100	110	120	120	130
		Ⅲ型	30	35	45	55	75	95	110	120	140	150	160	160	190	200	220	260
	L3		76	80	89.5	87.5	112.5	129.5	142.5	160	175	180	220	230	260	295	320	360
	L4		54	58	67	65	85	85	105	120	130	135	155	165	170	195	210	230
	L5		17	20	20	20	30	30	30	35	35	40	40	40	40	40	50	50
	L9		5	5	5	5	5	5	10	10	10	10	10	10	10	10	10	10
	L10		30	30	35	35	45	50	50	60	70	75	85	85	95	120	130	140
	R2		56.5	61	75.5	81.5	99	113	133	149	172.5	182.5	210	230	261	287	330	360
	R3		53	57.5	70.5	76.5	81	107	123	139	158.5	168.5	192	212	239	265	302	332
	θ		30°	30°	30°	30°	30°	30°	45°	45°	45°	45°	45°	45°	45°	45°	54°	54°
	n		6	6	6	6	6	6	8	8	8	8	8	8	8	8	10	10
	h		10	12.5	15	15	20	25	25	30	30	37.5	37.5	37.5	45	45	52.5	52.5
C25TF	L1		226	234	262	275	325	382	420	475	515	540	635	659	744	815	890	980
	L6		32	32	27.5	37.5	32.5	37.5	42.5	50	50	50	75	75	100	110	120	140
	L11		19	23	27	25	35	42	45	50	50	50	60	70	65	65	70	80
	L12		5	5	5	5	5	5	5	10	10	10	10	10	10	10	10	10
C25TF C25WF	Δ， kg/mm		0.013 /0.016	0.020 /0.023	0.026 /0.034	0.037 /0.050	0.057 /0.068	0.076 /0.096	0.127 /0.139	0.136 /0.149	0.171 /0.192	0.219 /0.244	0.282 /0.319	0.424 /0.466	0.476 /0.523	0.612 /0.663	0.743 /0.829	0.934 /1.031
	j kg	Ⅰ. Ⅱ.Ⅲ	9.2 /9.3	14.3 /14.4	21.9 /22.1	29.9 /30.1	52 /53	87 /88	121 /122	188 /189	250 /252	305 /307	458 /460	610 /613	836 /840	1230 /1223	1611 /1619	2270 /2277
	j kg	ⅠA. ⅡB.ⅢC	9.9 /10	15.3 /15.4	23.3 /32.5	32.3 /32.5	56 /57	95 /96	131 /132	205 /206	276 /278	335 /337	504 /507	657 /660	924 /928	1349 /1352	1751 /1759	2459 /2464
重量Kg			Q≈J+ΔS
